如何做出完美的的参数化模型？即避免单体模型参数冗余，也要避免单体与装配体之间的参数重复（冗余）。

1 设计思路

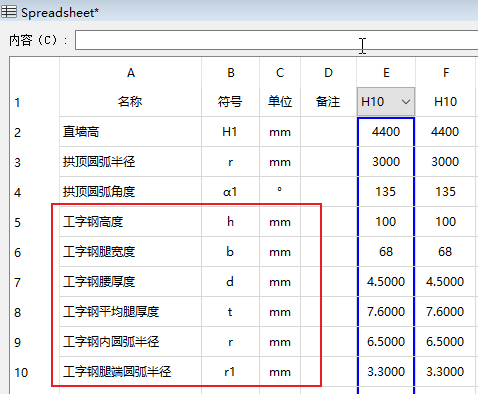

钢拱架要对应工字钢型号，因为外轮廓是城门洞型，所以要用型钢断面来扫掠这个外轮廓线，型钢的6个参数要放到表格中来。

为何要先将一榀钢拱架装配成多榀呢？因为有个水平连接钢筋，需要将这个连接钢筋布置在钢拱架的内侧，分别在直墙和圆弧交界处布置一根，在拱顶布置一根，然后做直墙的线性阵列，做拱顶的环形阵列

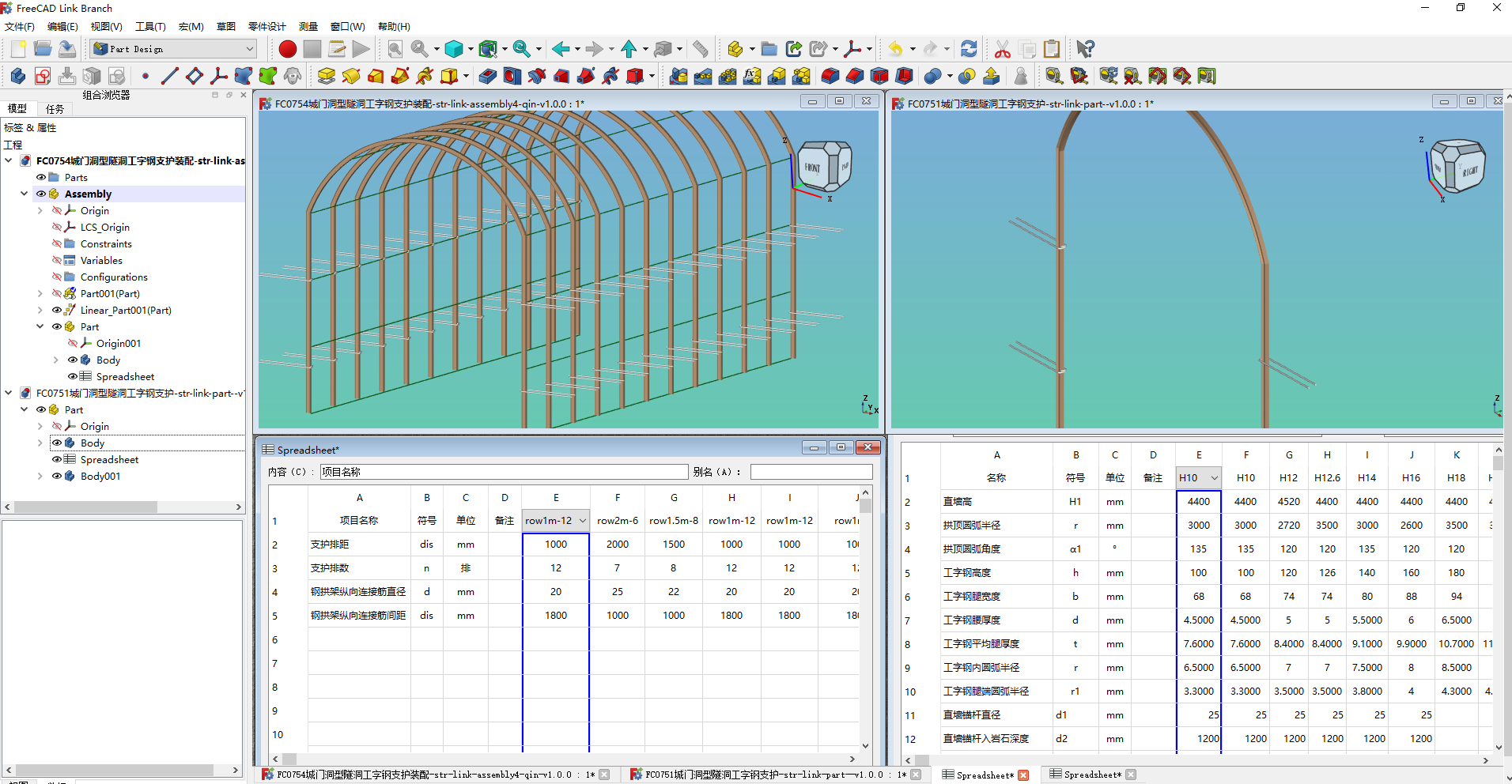

下面对着装配体来详细讲解

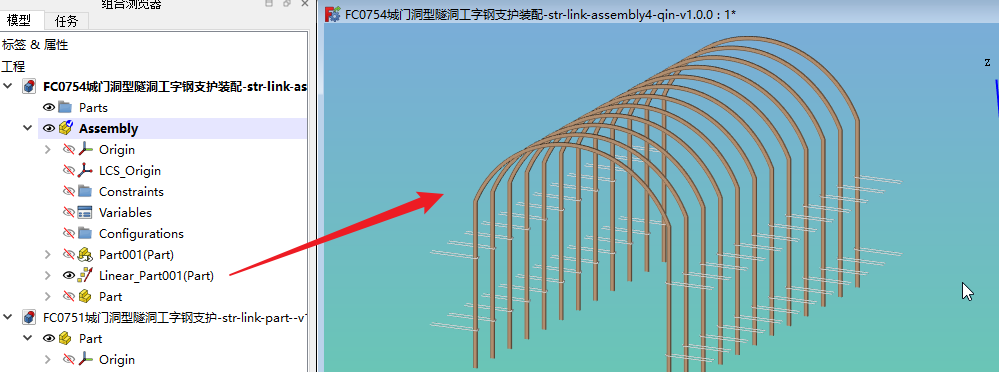

第一步是将单榀钢拱架导入装配体中，进行线性阵列

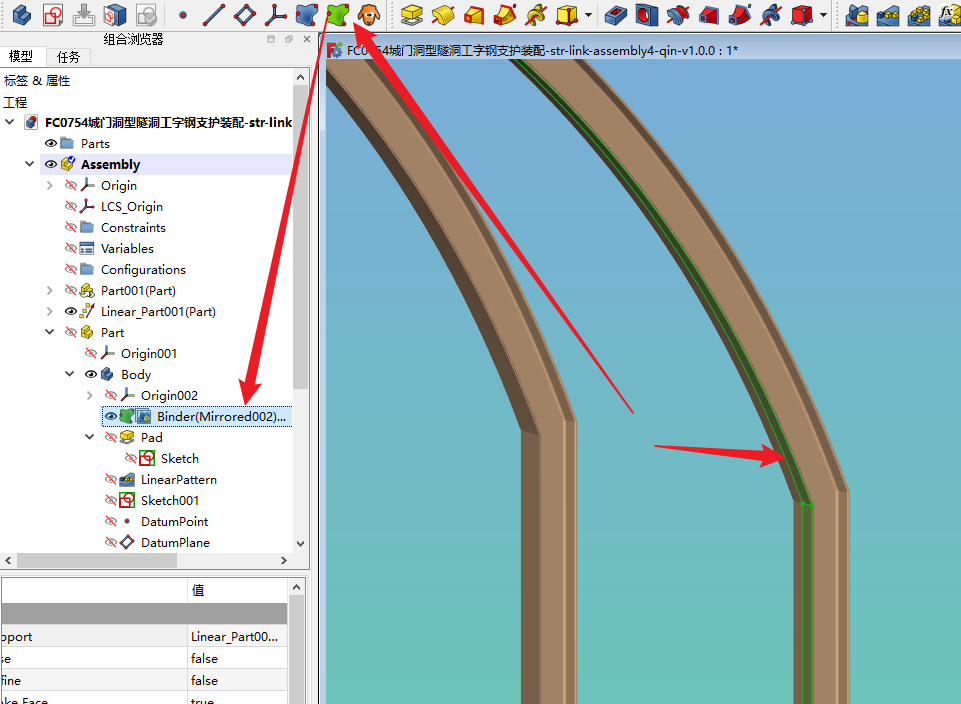

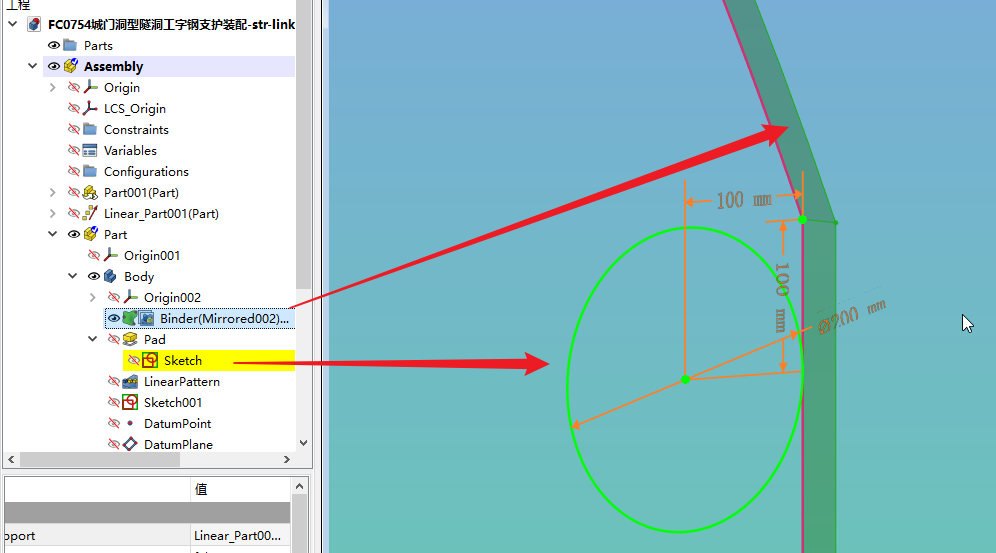

第二步是在装配体Assembly下建立一个part，再建立一个body，激活body，选择钢拱架内弧面，用partdesign subshapebinder引入这个内弧面

在这个body里就可以畅快地基于这个内轮廓，利用参考线进行连接钢筋的布置了。

核心问题：获取参考线几何数据：长度，圆弧的角度，半径
注意，参考线获取的圆弧它不是圆弧，所以没有圆弧特征，所以它没有角度和半径。

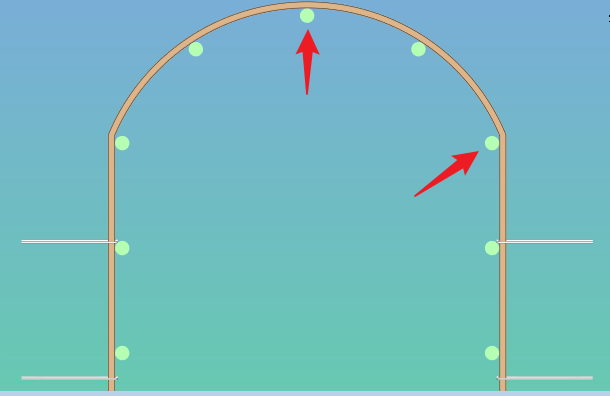

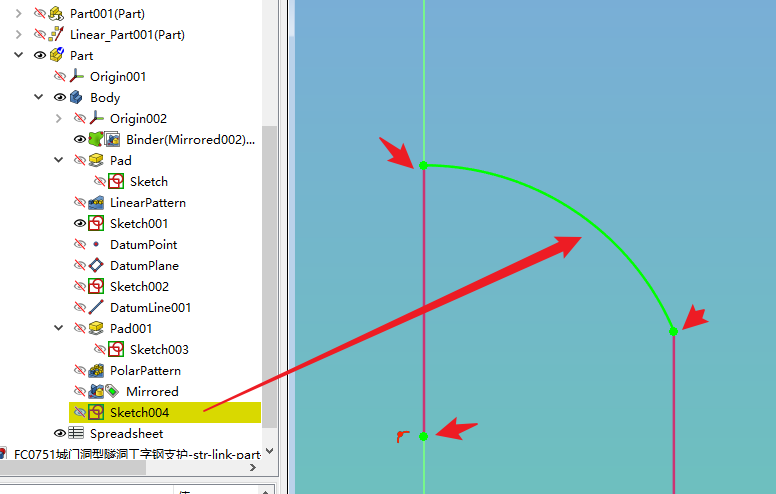

解决办法，利用几个参考点，重新绘制一个圆弧。如下图，利用3个参考点，绘制一个圆弧草图。

来看看怎么用圆弧的长度来做环形阵列。

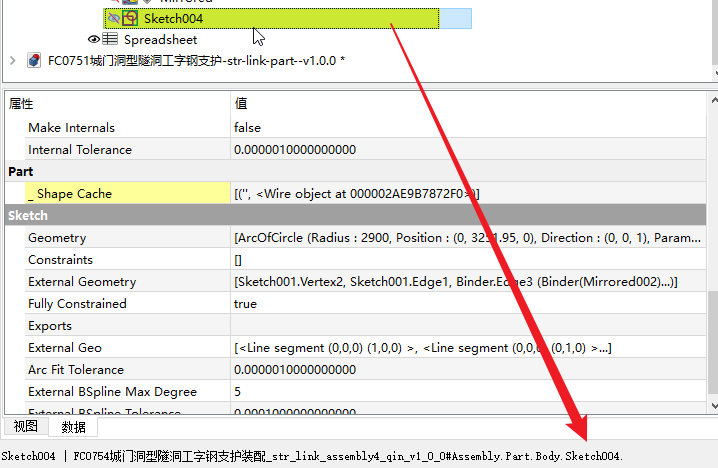

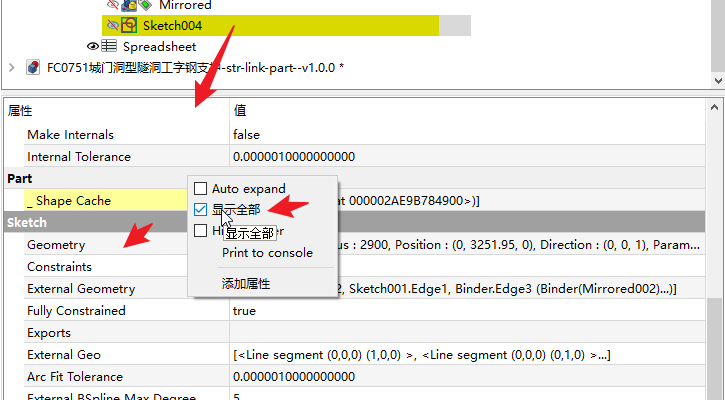

点这个草图，到属性面板里右键勾选显示全部，查看geometry属性

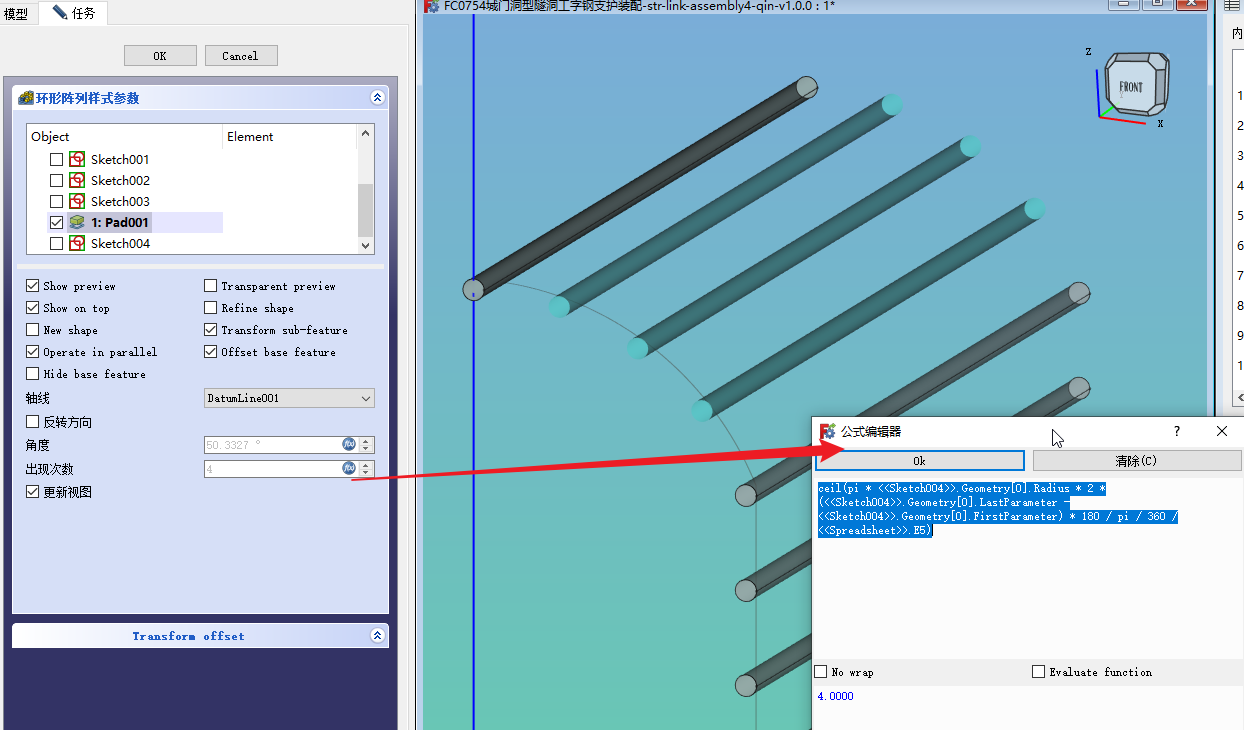

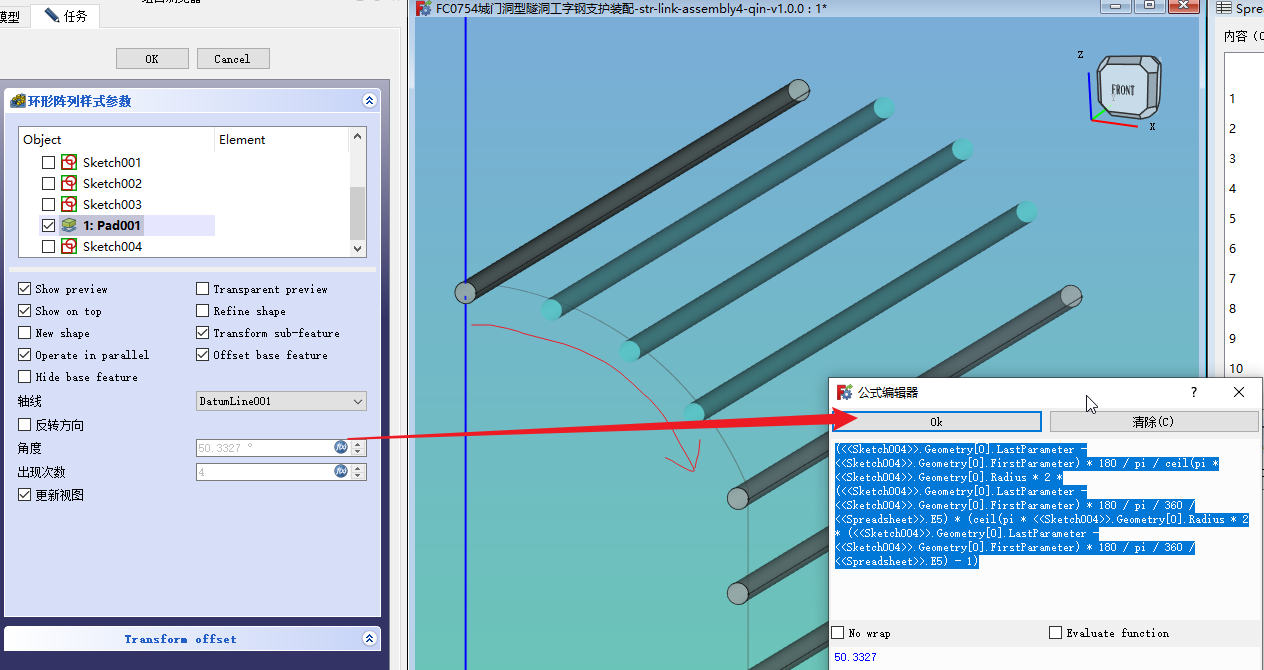

环形这列的方法：拱顶这根钢筋，要向右做环形阵列，要有2个参数，一个是角度，一个是数量。角度要扣掉一个等分，因为圆弧端头和直墙衔接处已经有了一根钢筋。数量是等分+1。
这个圆弧的完整角度——：(<<Sketch004>>.Geometry[0].LastParameter - <<Sketch004>>.Geometry[0].FirstParameter) * 180/ pi
数量——是弧长除以钢筋间距，弧长是pi*半径*2*角度*180/360：pi * <<Sketch004>>.Geometry[0].Radius * 2 *(<<Sketch004>>.Geometry[0].LastParameter - <<Sketch004>>.Geometry[0].FirstParameter) * 180 / pi / 360
完整角度/数量就是等分角度，我们要的是完整角度扣掉一个等分角度。所以……公式是这样的：

角度 (<<Sketch004>>.Geometry[0].LastParameter - <<Sketch004>>.Geometry[0].FirstParameter) * 180/ pi /
数量 ceil(
pi * <<Sketch004>>.Geometry[0].Radius * 2 *
(<<Sketch004>>.Geometry[0].LastParameter - <<Sketch004>>.Geometry[0].FirstParameter) * 180 / pi /
 360 /
<<Spreadsheet>>.E5)
* (ceil(
pi * <<Sketch004>>.Geometry[0].Radius * 2 *
(<<Sketch004>>.Geometry[0].LastParameter - <<Sketch004>>.Geometry[0].FirstParameter) * 180 / pi /
 360 /
 <<Spreadsheet>>.E5)
 - 1)

为了稍微减少麻烦，可以考虑将直墙的连接钢筋从底部开始往上布置，直墙距离同样要减少一个等分……

这样做出来的参数化才是完美的避免了参数重复，避免了单体与装配体之间的参数重复。
