1.6 Assembly4 Variables&Variant Variables

为了使得A4里插入的变体零件，每个都具有自己的参数，需要利用variables来传参。
总的思路是这样的：要想在装配体里实现对一个单体零件多次插入，并且每个插入的单体拥有不同的参数，需要建立一个参数联系，将所有可能遇到的参数，在装配体里的表格里设置好，表格下拉可选，将表格数据链接赋值给装配体里的Variables里各个变量。当插入变体零件时，给变体零件的属性里的variant variables里的参数赋值，链接到刚才设置的variables，这样，这个值会传到变体零件里的variables，变体零件里的variables值又会被它的表格获取，模型的尺寸又与表格参数关联，达到了数据串联的目的。

数据流：装配体表格——装配体里的variables变量——装配体里插入进来的变体零件variables里的变量——单体零件的表格——模型尺寸。

第一步，思考在A4中，需要对变体零件中的哪几个参数要定制，比如楼房，我们需要定制柱高和楼板厚度这2个参数。

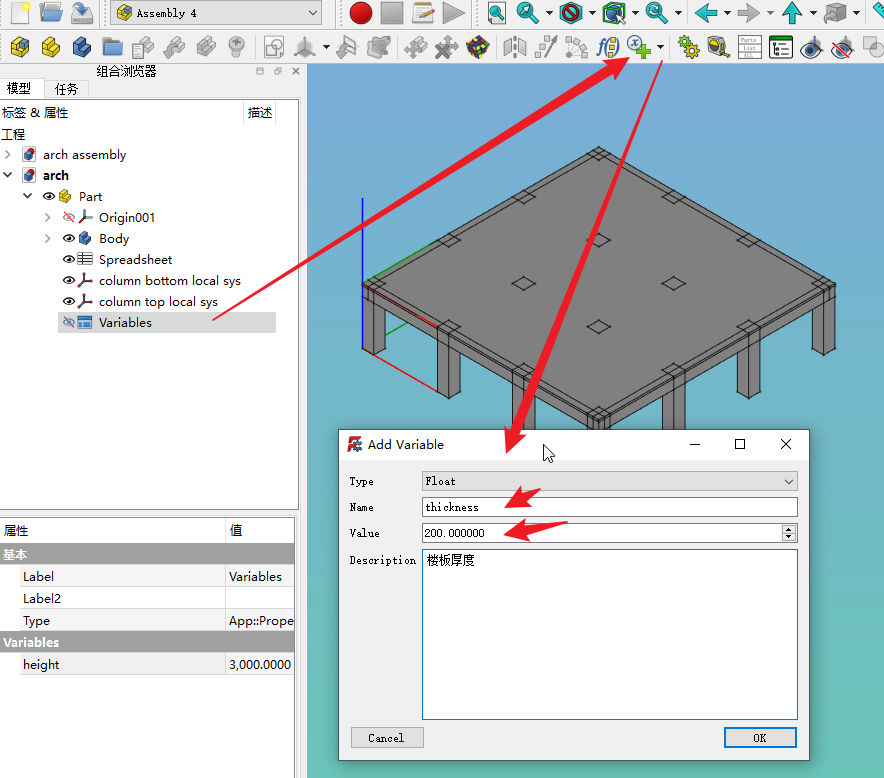

那么到单体零件中，我们在variables定义一个thickness和楼层高度height的2个变量名称，value随便选一个接近的数即可，不用纠结。

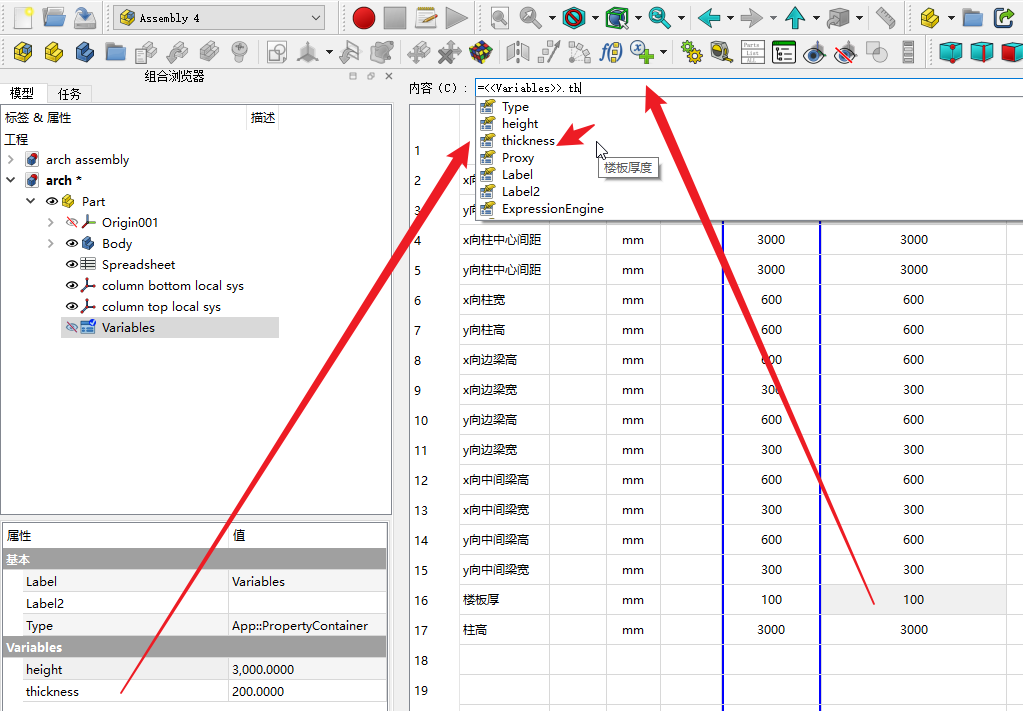

第二步到单体零件的表格中，把刚才定义的variables变量名称引入进来

表格的下拉菜单这些同之前一样设置Configuration和Parameters即可。

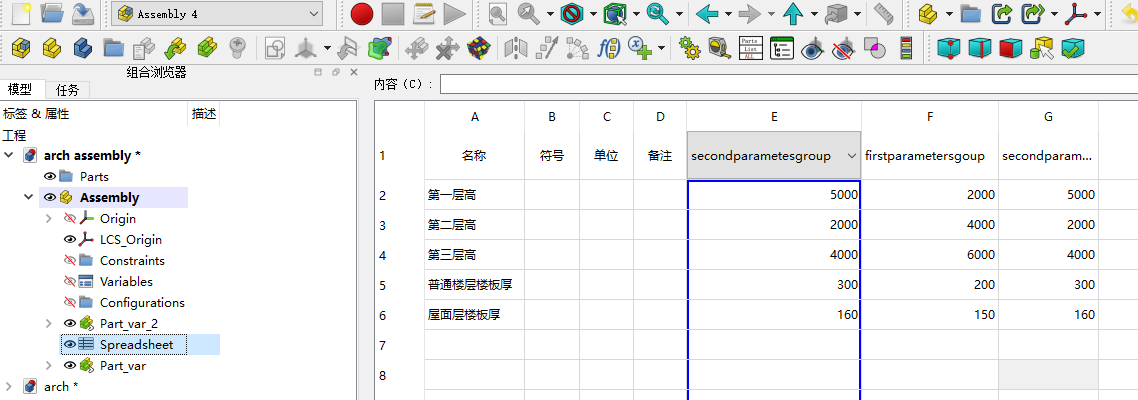

第三步来到A4里，定义一个参数表，做好下拉设置（我们要求装配体里的参数表必须放到part下面，不要在意这个例子）

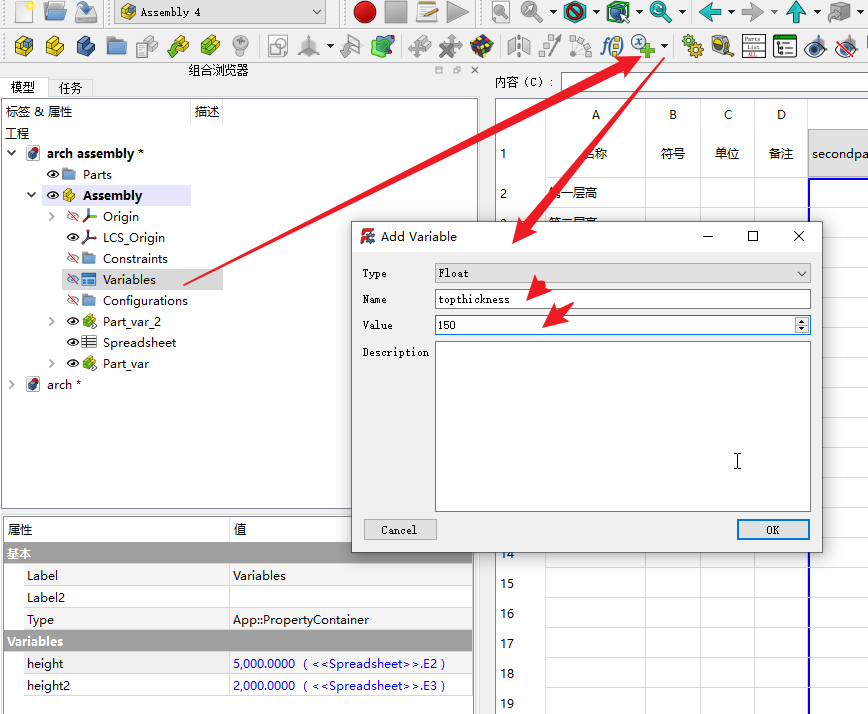

第四步在A4里添加variables，数据还没链接到表格，有多少种数据都要设置，所以这里有点麻烦，比如层高有3种数据，楼板厚有2种数据，这里要设置5种数据。

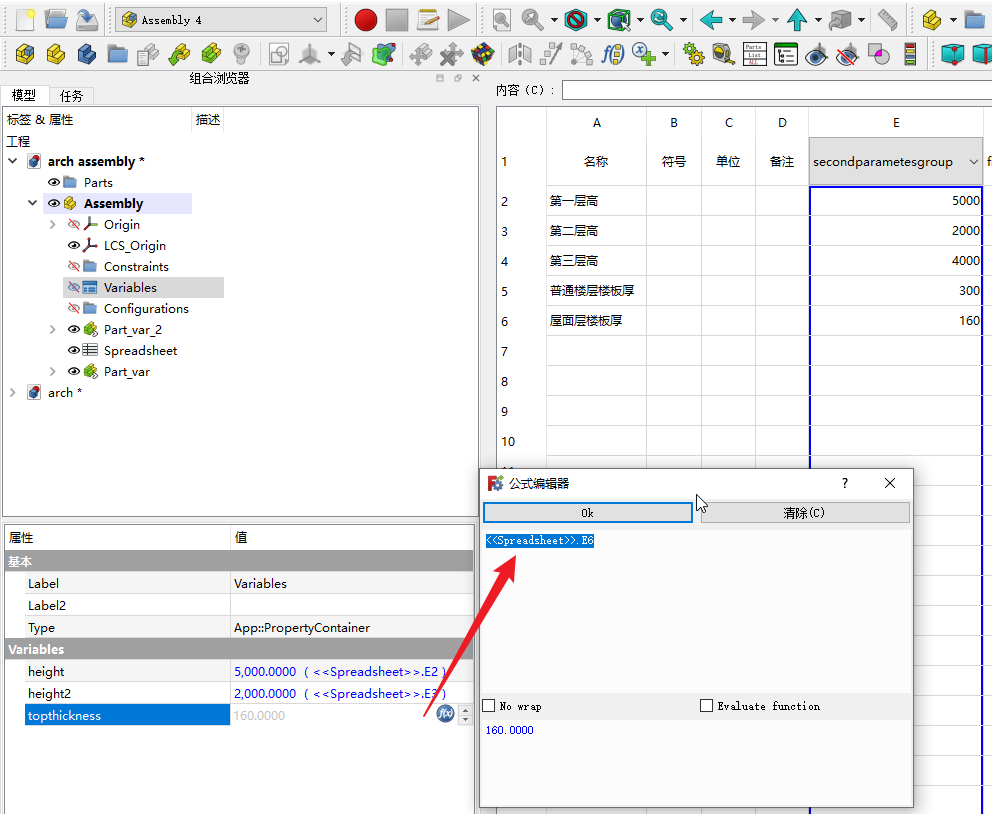

第五步，variables数据链接到表格

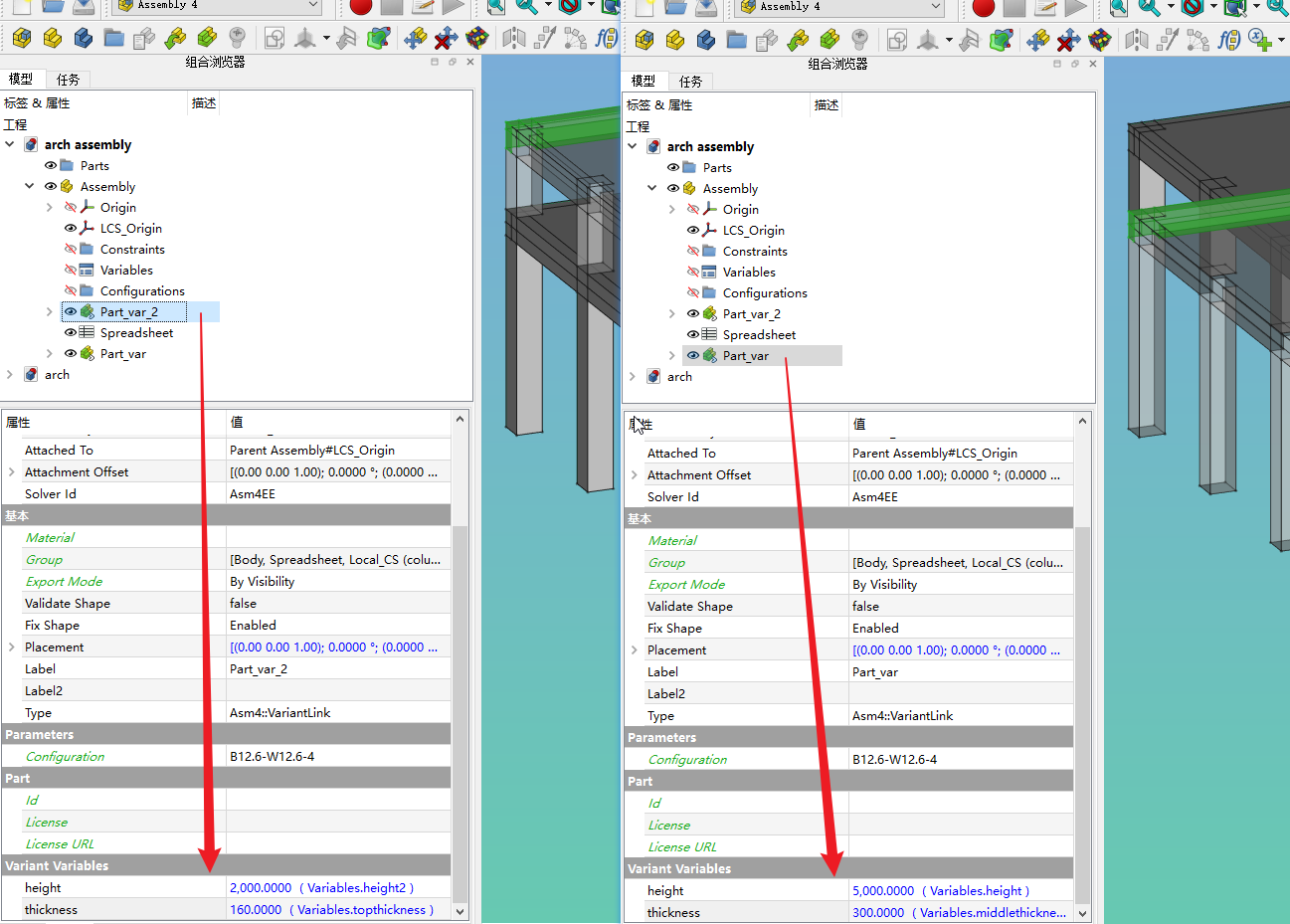

第六步插入变体并设置variant variables，例如，设置这个变体的层高是上面第五步里的height2=2000

同样，可以设置这个变体的楼板厚度。
最后效果如下：
底层楼板厚度比屋面层楼板厚，底层层高比顶层大

反思：这么折腾一圈，设置了这么多参数，那么和直接绘制比，节约了什么？
