添加文本标志
https://www.codeprj.com/blog/bbb7451.html
摆正视图
注意,在这之前通过必须把视图方向摆正,不然后面添加了文本后要调角度.很麻烦
设为前视图
切换到Draft工具箱
选择文本工具
工具栏找到并点击这个S型的图标:
在部件上选择文本摆放的位置
(我这里为了方便表示位置,旋转了视图,实际操作的时候不要这么干,一定要摆正来选位置!!!)
点这个位置
编辑文本属性

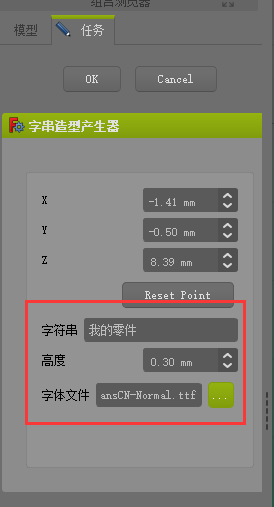

在左边的任务视图,编辑这三个属性:
文本内容,高度,字体文件
然后按OK,回到主界面
半成

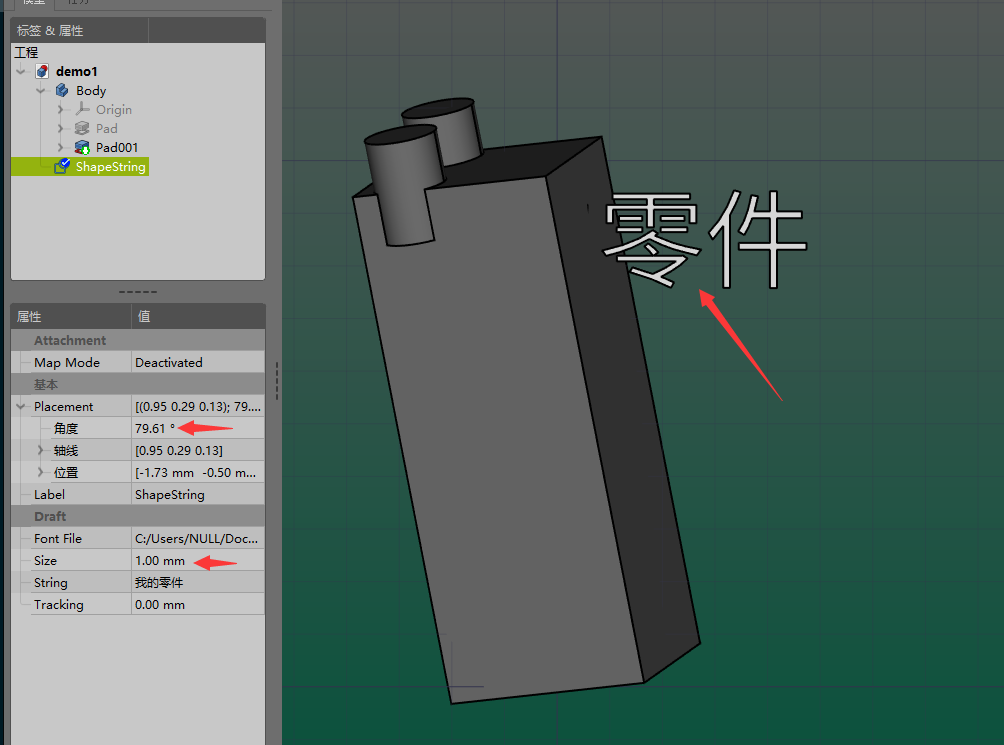

可以看到文字的内容和位置已经标记了Part上
注意:这只是标记上去而已,相当于草图!
内挖
选中文本

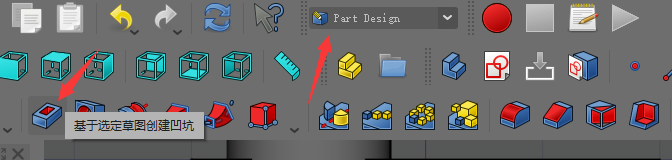

切换工作台,选择减料工具
创建交叉引用
设定长度
此处我设为0.5mm:
点OK,退出任务视图

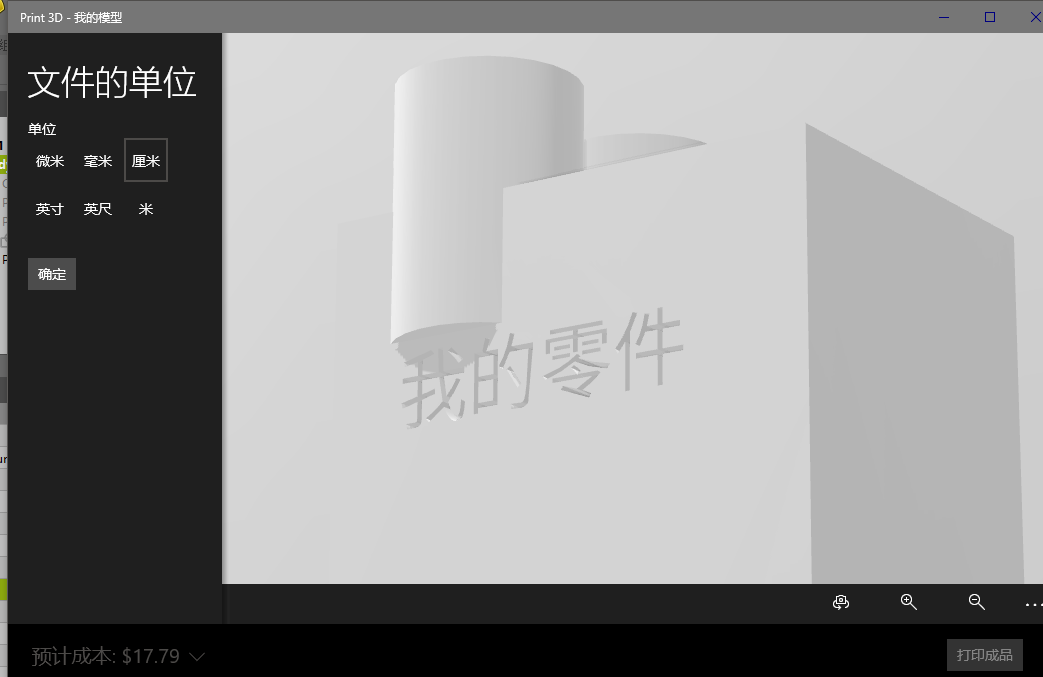

效果
能挖进去,也能凸出来,至于操作方法参考上章.
导出用其他工具查看
