8 定位轴线

8.0.1 定位轴线应用0.25b线宽的单点长画线绘制。
8.0.2 定位轴线应编号，编号应注写在轴线端部的圆内。圆应用0.25b线宽的实线绘制，直径宜为8mm～10mm。定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。

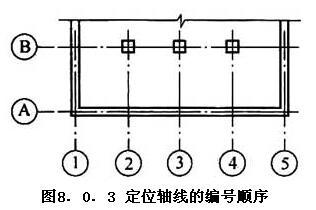

8.0.3 除较复杂需采用分区编号或圆形、折线形外，平面图上定位轴线的编号，宜标注在图样的下方及左侧，或在图样的四面标注。横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写英文字母，从下至上顺序编写(图8.0.3)。

8.0.4 英文字母作为轴线号时，应全部采用大写字母，不应用同一个字母的大小写来区分轴线号。英文字母的I、O、Z不得用作轴线编号。当字母数量不够使用时，可增用双字母或单字母加数字注脚。

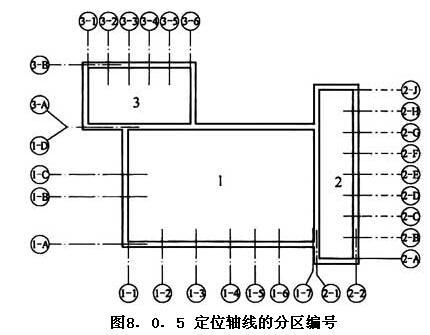

8.0.5 组合较复杂的平面图中定位轴线可采用分区编号(图8.0.5)，编号的注写形式应为“分区号——该分区定位轴线编号”，分区号宜采用阿拉伯数字或大写英文字母表示；多子项的平面图中定位轴线可采用子项编号，编号的注写形式为“子项号——该子项定位轴线编号”，子项号采用阿拉伯数字或大写英文字母表示，如“1—1”、“1—A”或“A—1”、“A—2”。当采用分区编号或子项编号，同一根轴线有不止1个编号时，相应编号应同时注明。

8.0.6 附加定位轴线的编号应以分数形式表示，并应符合下列规定：
1 两根轴线的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写；
2 1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。

8.0.7 一个详图适用于几根轴线时，应同时注明各有关轴线的编号(图8.0.7)。

8.0.8 通用详图中的定位轴线，应只画圆，不注写轴线编号。

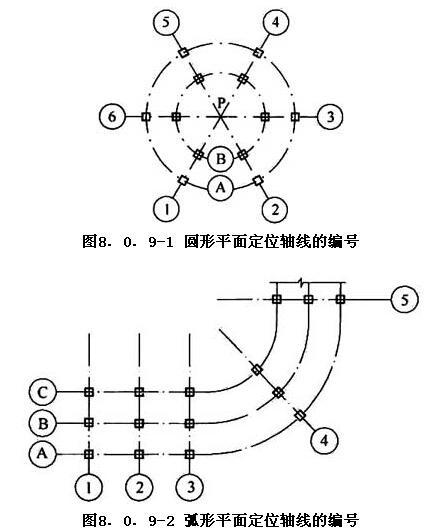

8.0.9 圆形与弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从左下角或—90°(若径向轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴线宜用大写英文字母表示，从外向内顺序编写(图8.0.9-1、图8.0.9-2)。圆形与弧形平面图的圆心宜选用大写英文字母编号(I、O、Z除外)，有不止1个圆心时，可在字母后加注阿拉伯数字进行区分，如P1、P2、P3。

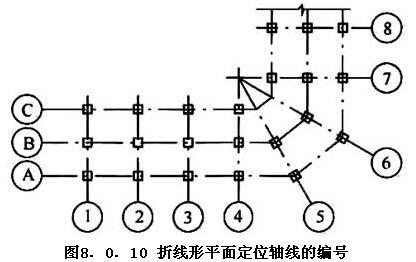

8.0.10 折线形平面图中定位轴线的编号可按图8.0.10的形式编写。

FC轴网规定

https://zhuanlan.zhihu.com/p/579940567
该作者认为直接轴网对应到柱子中心线最佳。

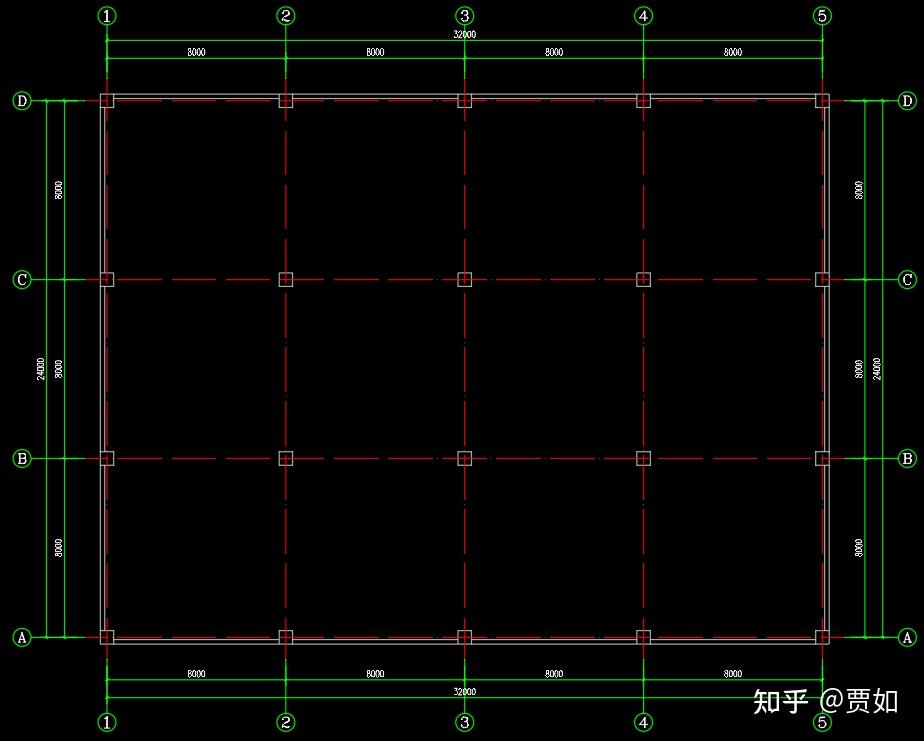

比如这种简单的轴网都是8米X8米的，标注出来数据很清晰

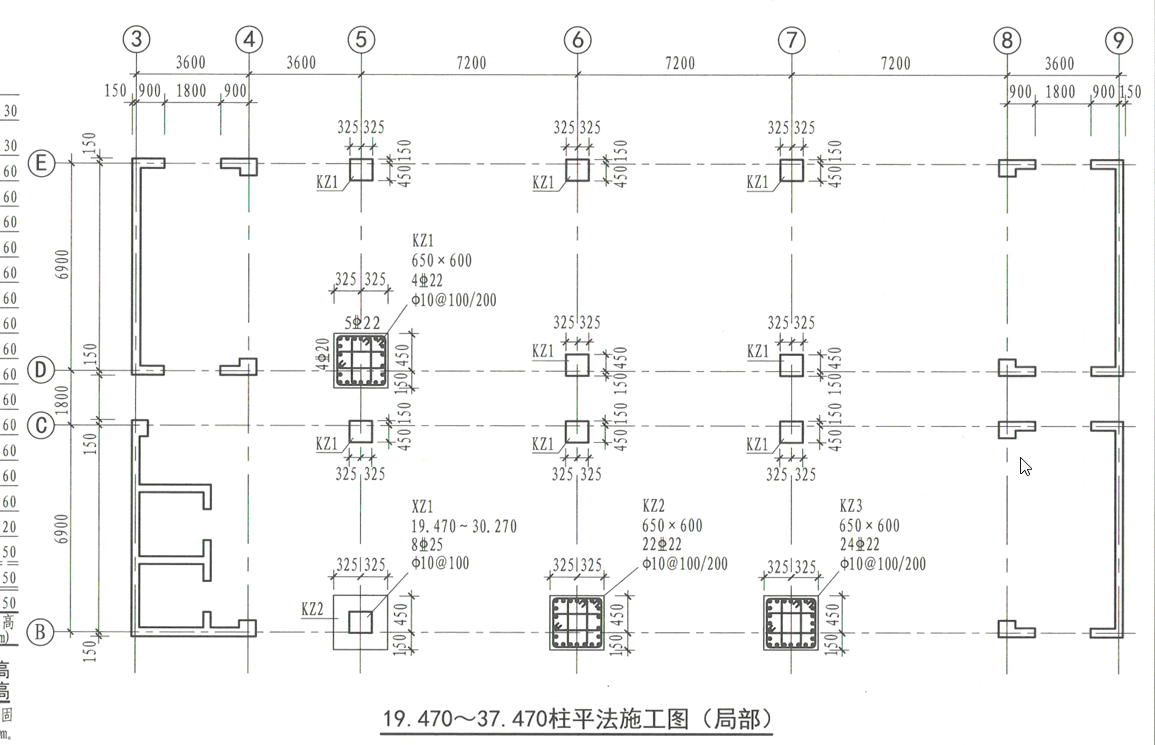

22G101-1柱平法里，边柱没有，图集是用了剪力墙的中心线。但是它这个图不是从1和A轴开始的，也看不出来代表性。

FC绘制框架和牛腿柱思路

（1）无牛腿的纯建筑多层房屋

我建议单体文件里绘制轴网（当然，不画轴网也没事），绘制一层楼板，考虑到有些情况下，第一层地面是没有结构的，所以我们绘制的单体应该是楼板、梁加上 下方的柱子，然后到装配体里，多次插入这个单体，关键是要用到知识点“变体参数”(就是在单体里插入Variables，到A4里用create variant part)，每个插入的单体可以对应不同参数组。例如层高是3m的，对应柱长度是3m的那组参数；层高是4m的，对应的柱长是4m的那组参数，屋面层的楼板比较薄，则对应薄楼板那组参数。

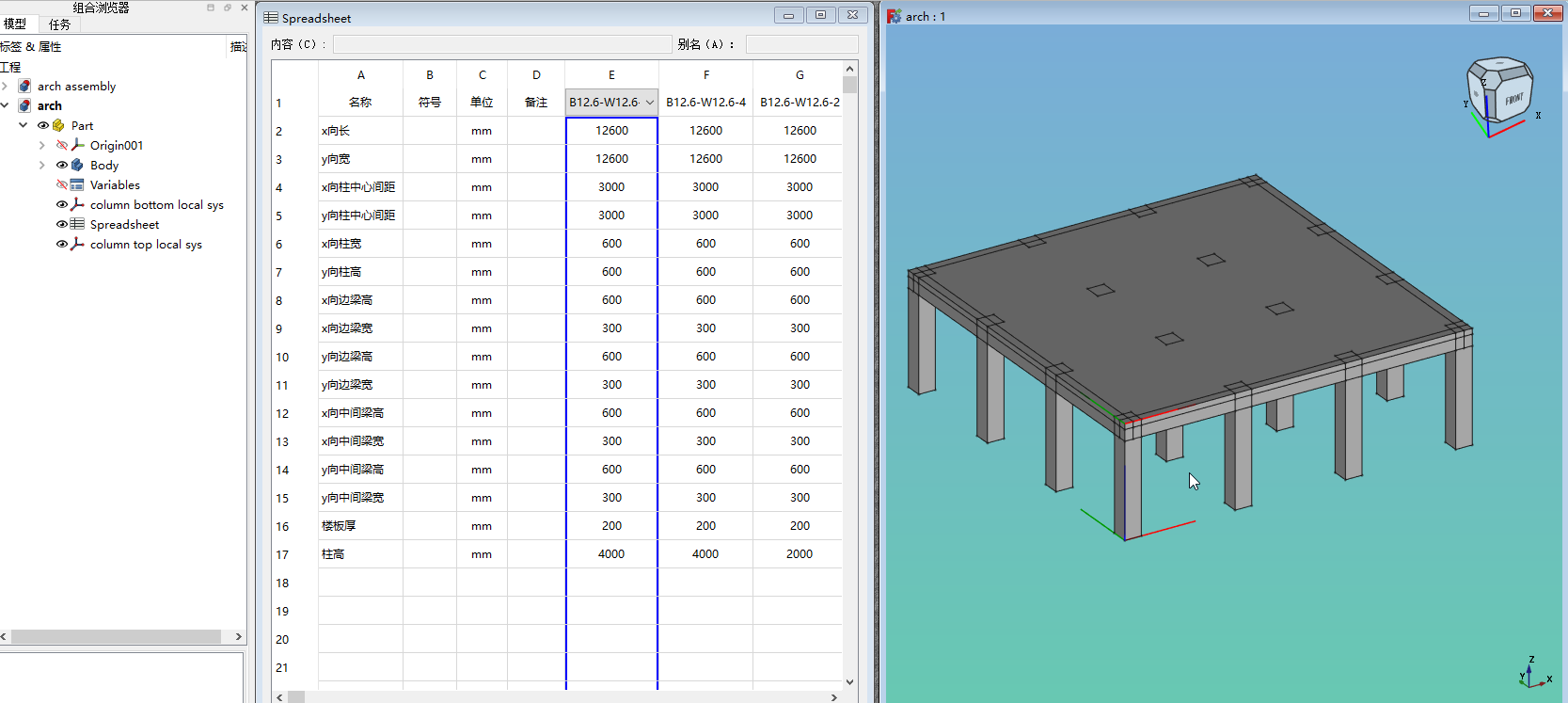

单体是这样的

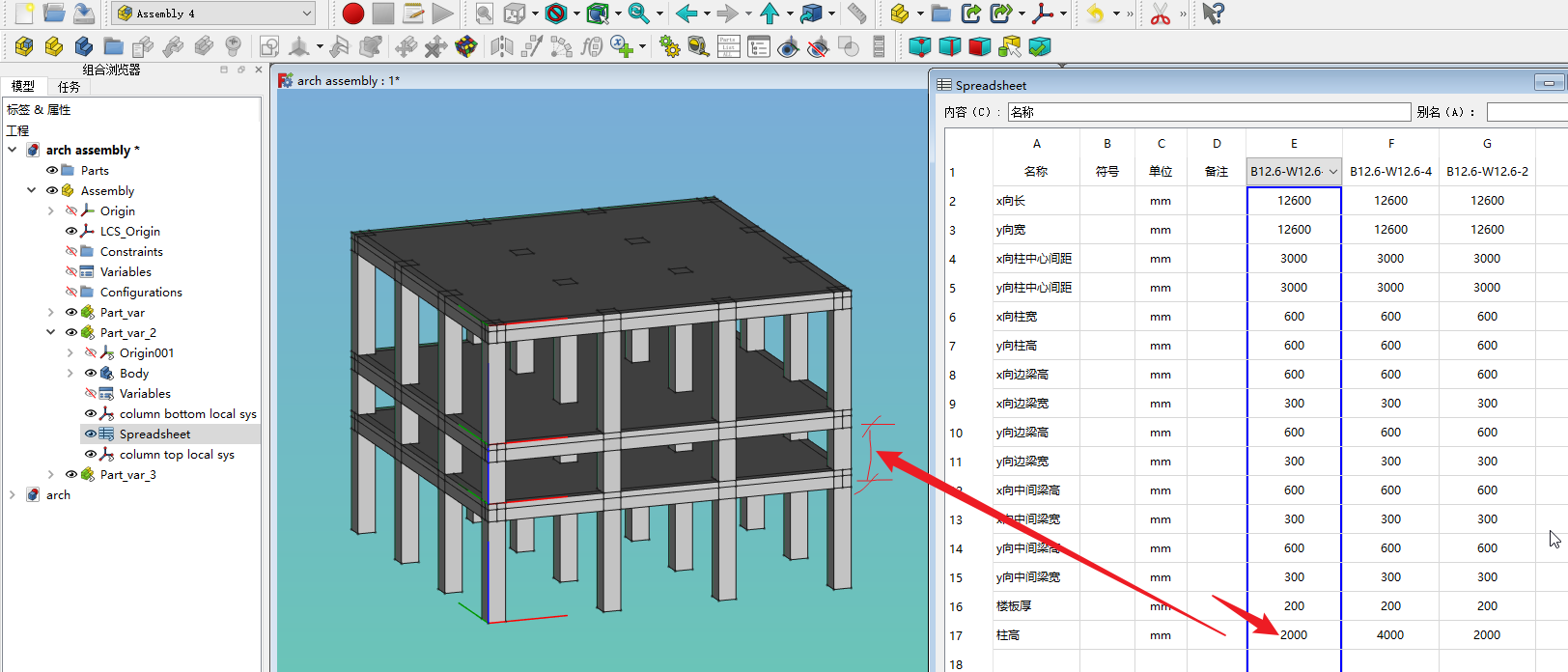

装配体是这样的

bug之一是，插入进来的各个单体，可以分别对应不同的参数组，但是保存后，重新打开装配体，又恢复到默认值了。
经过3个多小时的摸索，作者答复说要用variables来传参和锁定参数，请看1.6节
bug之二是，用insert part来插入正常的单体，则可以选择刚插入的单体作为附着对象，但是用create variant part插入进来的变体，则永远只能附着与装配文件的原坐标或定义的坐标，没办法附着到前面插入的变体上。

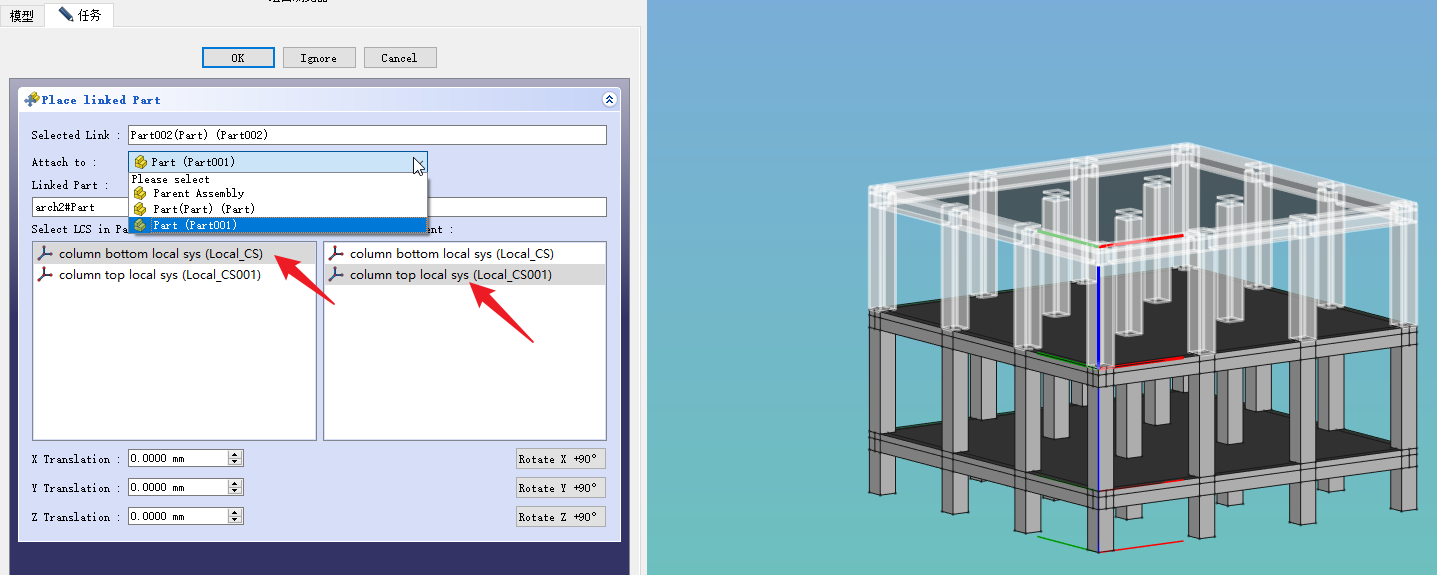

下图是正常的插入体。

下面是插入的变体，没得选。

（2）牛腿一层厂房

带牛腿的一层一跨厂房，应该用一榀可能会简单些，一榀并且带上纵向的梁，再到装配体里做阵列。
